Descripción general | Cámara Climática Excal
La Cámara Climática es un equipo para realizar simulaciones ambientales con rango de Temperatura y Humedad. Este equipo es adecuado para probar materiales de sectores de aeronáutica, automóvil, defensa, telecomunicación y eléctrica.
La empresa Climats que representamos en México es parte del grupo Schunk y tiene experiencia de más de 40 años sobre simulaciones ambientales. Climats propone cámaras climáticas de alta calidad y garantiza el mejor nivel de rendimiento, de fiabilidad y de seguridad para sus productos.
La entera producción, el montaje y el control se hacen en Francia en la fábrica de Burdeos, para proponer la mejor calidad del mercado. Todos los equipos están certificados CE.
Características | Cámara Excal
La gama que proponemos para prueba de temperatura y humedad se llama EXCAL.
Las características principales de estas cámaras son:
• Volumen desde 140L hasta 1800L
• Temperatura desde –90°C hasta 200°C
• Velocidad desde 2°C/mn hasta 20°C/mn
• Humedad desde 10%RH hasta 98%RH con un rango de temperatura de 10°C hasta 90°C
• Más de 140 modelos.
Qué significan las referencias de una cámara Excal?
Las referencias EXCAL son formadas con números y letras. Tomamos por ejemplo la referencia: EXCAL 5423-HE
EXCAL…….. El nombre de la gama de las cámaras climáticas.
54…………..…El volumen de la cámara en litros con una decena más (540L aquí)
2……………….El número de compresor (1 o 2)
3………..……..La potencia del compresor en HP
T o H…………Una cámara con Temperatura y Humedad (H) o solo con Temperatura (T)
E o A…………El medio para enfriar el condensador con Agua (E) o Aire (A)
SPIRALE 3 | Software Cámara Climática
En adición, Climats desarrolló SPIRALE 3, un software muy sofisticado para controlar, adaptar y grabar las pruebas. SPIRALE 3 permite un uso amigable y accesible para todos con una eficacia sin igual sobre el mercado. Este software permite también una relación con todas las computadoras que funcionan con Windows. Así, es posible descargar datos con una llave USB y analizarlos sobre su proprio computador.
Más detalles sobre el software SPIRALE 3

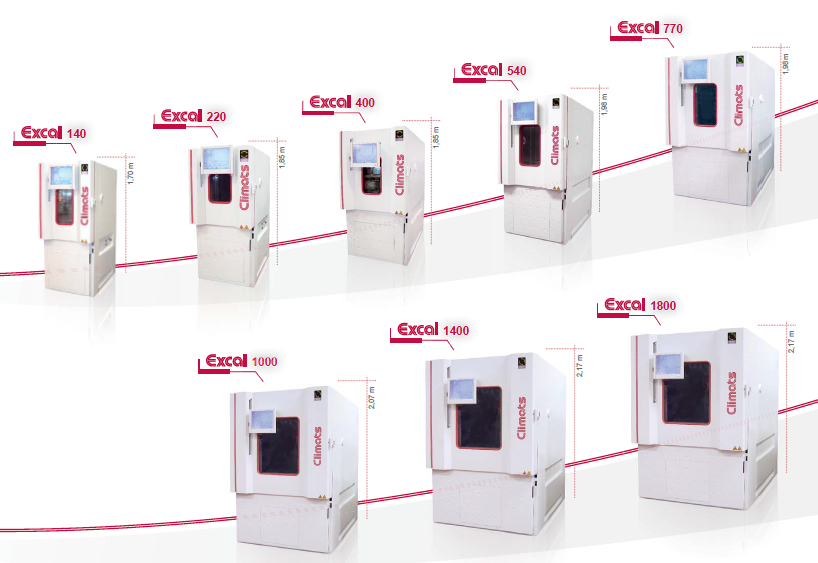

8 Volúmenes Estándares

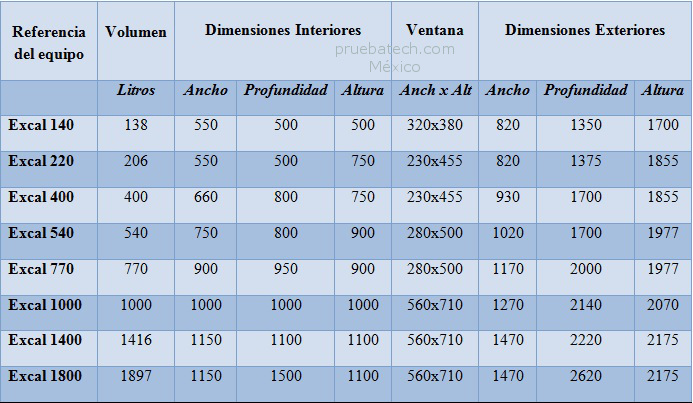

Todos los volúmenes estándar se encuentran en la tabla siguiente (dimensiones en mm)
Volumen a la medida posible: consultarnos
Temperatura:
Rango: desde -90°C hasta 200°C
Homogeneidad: ± 1°C hasta 100°C y ± 1,5°C hasta +180°C
Estabilidad: ± 0,3°C
Precisión: ± 0,3°C para PT100 class B
La gama EXCAL permite realizar pruebas ambientales con Temperatura y Humedad. La temperatura es manejada gracias a los compresores que son incorporados en la cámara. Los compresores usan 2 gases, el R404 y el R23, que respetan el medio ambiente. El rango de temperatura es desde -90°C hasta 200°C. La homogeneidad adentro de la cámara es de ± 1°C hasta 100°C y de ± 1,5°C hasta +180°C.
La velocidad de cambio de temperatura depende de la potencia de los compresores y del volumen de la cámara. Con una potencia igual pero con volúmenes variados, la temperatura adentro de las cámaras va a cambiar de diferentes maneras. Mientras más grande es el volumen, la temperatura va a calentar más o a enfriar lentamente.
Para las temperaturas bajas, se puede necesitar más de un compresor. Hasta -40°C, un compresor es suficiente con un volumen normal y una potencia elevada. Pero para temperaturas más bajas, las cámaras necesitan dos compresores para alcanzar el nivel requerido.
Un aspecto muy importante también es la capacidad calorífica de las muestras. La composición de los materiales va a cambiar la velocidad de enfriamiento/calentamiento. Significa que las muestras van a necesitar más tiempo para que alcancen la temperatura dentro de la cámara.
Por ejemplo, estos 3 materiales con el peso indicado tienen la misma capacidad calorífica:
10kg de acero = 5kg de aluminio = 3 kg de plástico.
Así, podemos poner más muestras de acero que de plástico para la misma velocidad de temperatura.

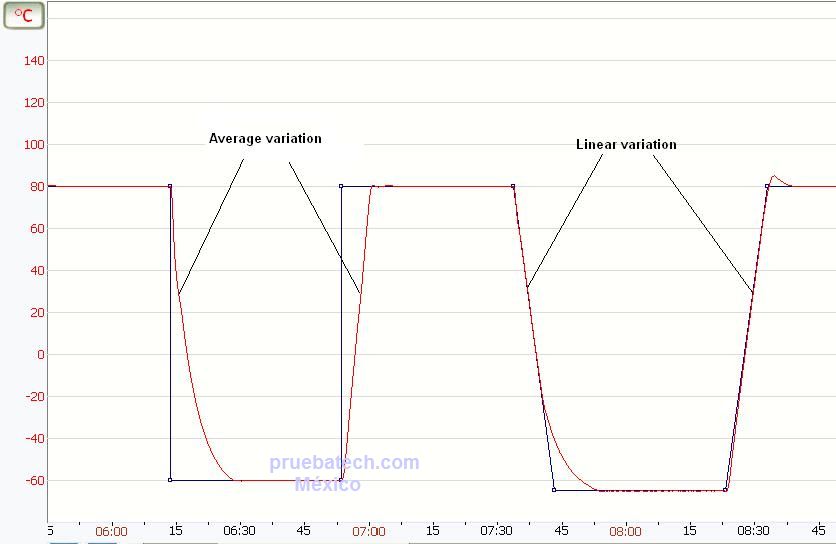

Además, las variaciones de temperatura pueden ser realizadas de 2 maneras:
– Una variación media (Average variation)
– Una variación lineal (Linear variation)
Según los ciclos, la cámara va a cambiar de temperatura con la variación más adecuada.
Enfriamiento de cámara:
Los compresores dentro de la cámara pueden ser enfriados de 2 maneras:
• Extensión TA – Equipado con un condensador de Aire
Para los compresores de 1,5HP, 3HP y 4HP, el condensador de aire esta integrado dentro del equipo.
Para los compresores superiores a 4HP, el condensador de aire esta exterior al equipo.
• Extensión TE – Equipado con un condensador de Agua
El rango de temperatura del agua para el condensador es de 10°C a 26°C.
Es posible aumentar este rango con equipos opcionales:
– Ajustes de la regulación y aislasión de la tubería si el agua es demasiado fría.
– Aumento del tamaño del intercambiador de calor si el agua es demasiado caliente.
De cualquier manera, la máquina de enfriamiento no acepta agua arriba de 30°C.
Humedad:
Humedad: desde 10 hasta 98% RH con un rango de 10 a 90°C
Homogeneidad: ± 3%RH
Estabilidad: ± 2%RH
Precisión: ± 3%RH
Para la Humedad, la cámara EXCAL tiene un rango desde 10%RH hasta 98%RH con un rango de temperatura de 10°C hasta 90°C. Hay 2 sistemas que manejan la humedad que son un Boiler y un Baño.
El Boiler
El Boiler es un sistema como spray que va a vaporizar agua para crear humedad adentro de la cámara. Esta tecnología va a ser más adecuada para ciclos con muchas variaciones (con/sin humedad) y que necesitan diferentes niveles de humedad. Sin embargo, el boiler es menos estable y tiene una precisión de menor calidad a causa de pequeñas gotas de agua que pueden agregarse al sensor de humedad.
El Baño
Por el contrario el Baño es muy estable y mucho más preciso pero el baño tiene que llenarse/evacuarse cada vez que el ciclo necesita/no necesita humedad. Y esta etapa tarda 12 minutos. Entonces si el ciclo fluctúa mucho con humedad y sin humedad, el baño no puede alcanzar los requerimientos.
Así, hay que estudiar los ciclos antes de decidir cuál sistema de humedad es el más adecuado.

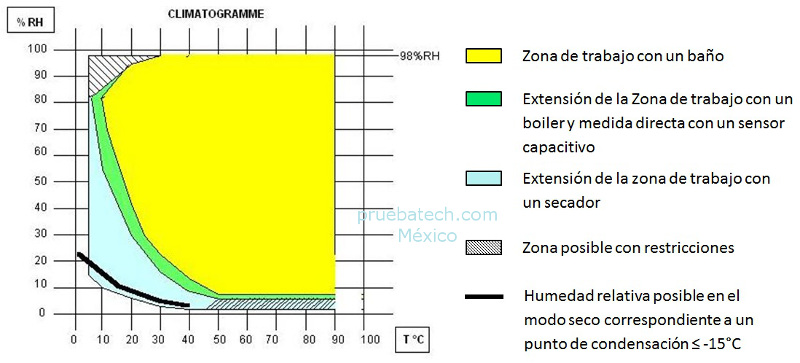

Por último, este gráfico muestra cual tecnología debe ser utilizada según los parámetros de humedad y temperatura.
Con una regulación de ± 2%RH, 98%RH es la humedad relativamente máxima aunque la mayoría de los sensores de humedad tienen una precisión inadaptada. La temperatura seca máxima en el modo de humedad es 90°C pero extensiones hasta 95°C pueden ser probadas.
